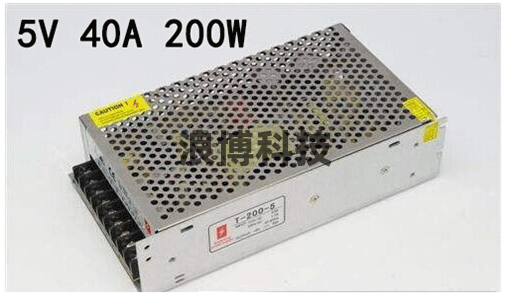

貴陽led顯示屏的電源板壞了怎么修？

      貴陽led顯示屏電源板壞了怎么維修呢？小編這就詳細的給大家介紹led顯示屏電源板如果壞了的維修方法及LED顯示屏故障檢修技巧

      led戶外屏檢修ATX 開關電源，可通過檢測關鍵部位的電壓、電阻、波形判斷故障點，以達到快速檢修目的。ATX 電源在待機狀態， +5VSB 、PS ON 為高電平，其他電壓無輸出。檢修時，應將綠色線(PS ON) 與黑線(GND) 短接;否則，即使電源正常，也無電壓輸出。同時在+5V 輸出端(紅色線)與地之間接一只30W/1 2V 摩托車燈泡作為假負載，用于空載保護。檢查+5VSB

   led顯示屏接通220V市電，檢查+5VSB (紫線)端電壓。若有+5V 電壓，可確認輸入整流濾波電路及輔助電源工作正常，故障應在主電源部分:若+5VSB 輸出電壓偏離正常值，說明取樣電壓反饋網絡(luò )出現故障，應著重檢查U2 ， U4 及其外圍元器件是否正常。當U2 損壞后可用易購的P62 1/4G 代換; U4 損壞后可用K431 、WL431 、S431 、SD431 、UPCI093J 、YL431 、AN143 1T直接替換。

檢查半橋功率變換電路

       用萬用表測Vl 的集電極或V2 的發射極，即"中點"A 對地電阻，正常值為6.5kn左右。若測得中點A 電阻為零，說明兩開關中至少有一只被擊穿。在檢查Vl ， V2 的同時，還應檢查R4 ， R6 是否開路， Cl 、C2 是否漏電，以及直流輸出回路整流對管VD12 、VD33 是否被擊穿;若測得中點A 電阻為2.5kn左右，說明兩開關管極間開路，更換即可排除故障。

       檢查推動電路：

       方法一:在正常情況下推動變壓器T2 一次繞組中點抽頭， B 點電壓大于3.9V，推動管V8 、V9 中點抽頭， C 點對地電阻大于10kn。如果測得B 點電壓明顯小于3.9V 且C 點電阻正常，故障出在脈寬調制電路:如果B 點電壓明顯小于3.9V 且C 點電阻為1.5kn左右，那么故障為推動管損壞。

       方法二:用示波器分別測量?jì)赏苿?dòng)管基極和發射極波形情況來確定故障點。若V8 、、V9的波形基本一致，則表明脈寬調制電路、推動電路工作正常:如果有波形但兩波形相差較大，可能是V8 、V9 其中一個損壞，或者藕合變壓器T2 的二次繞組負載不平衡，對應開關管Vl 、V2 及周邊電路有故障:若V8 、V9 基極無波形，則故障在TL494 及外圍電路(包括保護電路)。

         今天關于LED顯示屏電源板壞了怎么維修問題就簡單介紹到這里，有其他需求問題可以隨時聯系咨詢我們.
